gennemføring

Også kaldet taggennemføring, rørgennemføring, gennembrydning

En gennemføring er det sted, hvor et rør, en kanal, et kabel eller en stolpe føres gennem tagfladen. Vandet skal ledes uden om, og hullet skal lukkes i flere lag, både i selve tagdækningen, på undertaget under den og i dampspærren indefra. Sammen med skotrender og ovenlys er gennemføringer de steder på taget, hvor der oftest kommer vand og fugt ind.

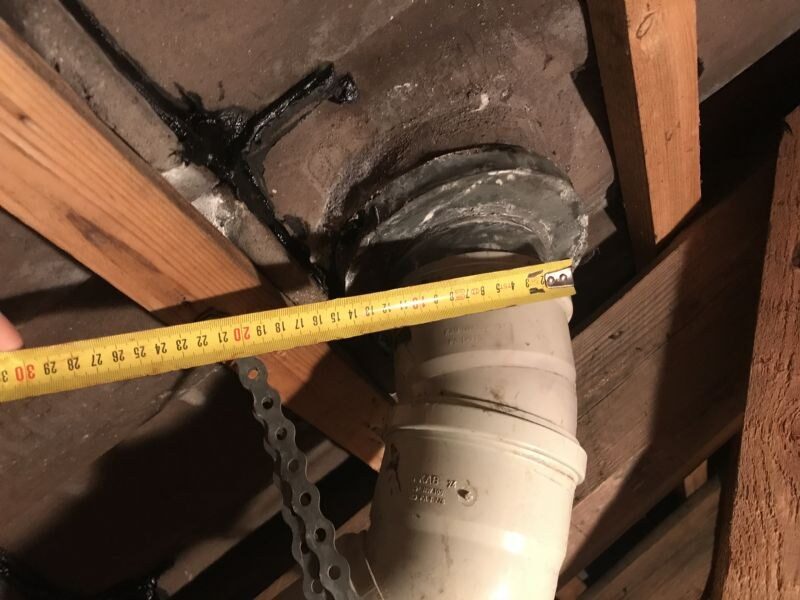

Nærbillede af en gennemføring i undertaget på loftet, hvor en hvid plastrørsbøjning måles med tommestok, tætnet med sort mastik.
Nærbillede af en gennemføring i undertaget på loftet, hvor en hvid plastrørsbøjning måles med tommestok, tætnet med sort mastik.

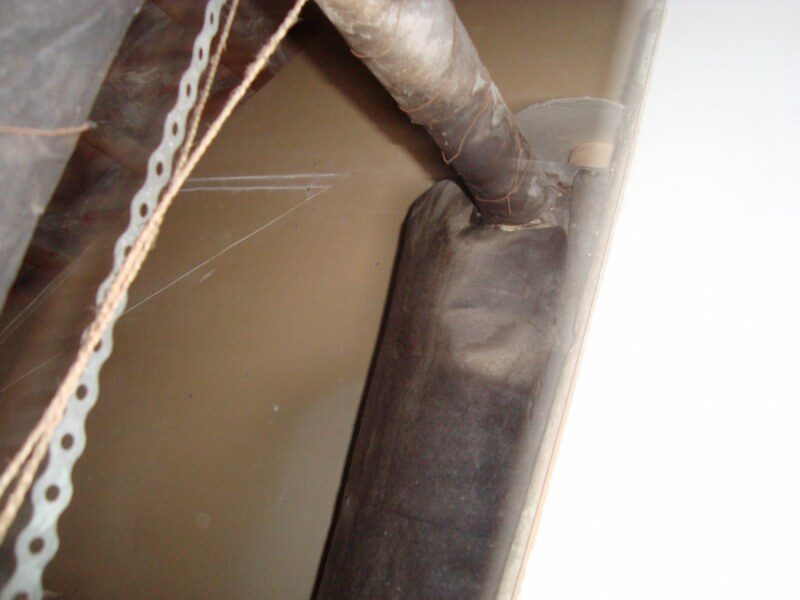

Nærbillede af en gennemføring i undertag/tagpap set indefra tagrummet, med spindelvæv og hulbånd.
Nærbillede af en gennemføring i undertag/tagpap set indefra tagrummet, med spindelvæv og hulbånd.

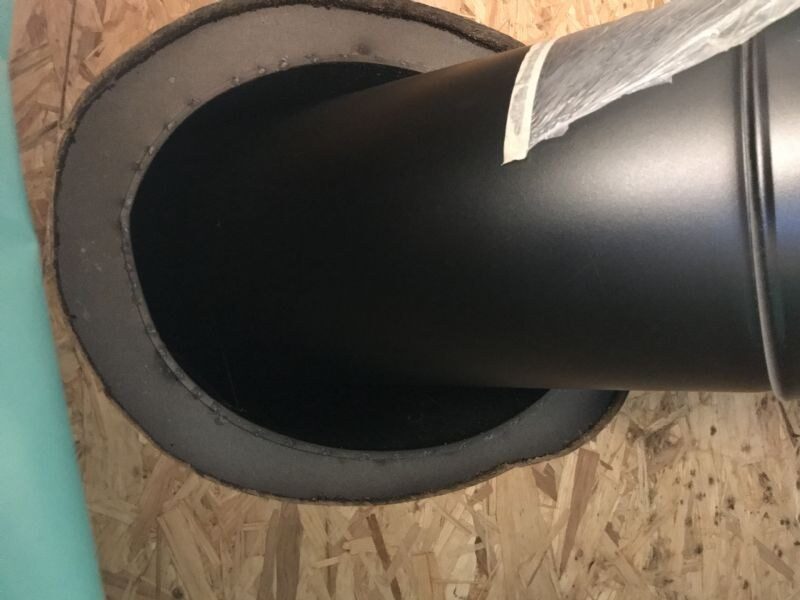

Nærbillede af sort skorstensrør monteret gennem en gennemføring i undertag af krydsfiner.
Nærbillede af sort skorstensrør monteret gennem en gennemføring i undertag af krydsfiner.

Foto: Compara

Vandet skal ledes væk i to niveauer

PTM-anvisning 11 om faste undertage skriver, at vandet altid skal ledes effektivt uden om gennemføringen. Den primære del ledes væk af inddækningen i tagdækningens niveau, og det vand, der alligevel trænger ned på undertaget, skal ledes væk af en inddækning på undertaget. En gennemføring er altså to inddækninger, ikke én. Ovenfor hullet ledes vandet forbi med en afvandingsliste eller en modfaldskile, som faget også kalder en svineryg. Ved ovenlys bredere end 1 m vinkelret på faldretningen kræver anvisningen en modfaldskile med fald til hver side. Store gennemføringer spærrer desuden for luften under undertaget, og derfor skal der sættes ventilationsstudse både over og under dem. Icopals arbejdsvejledning for undertage siger det samme og angiver to studse over og under skorstenen.

Millimetrene er ikke de samme to steder

På et tagpaptag skal inddækningshøjden generelt være mindst 150 mm ved fald ind mod inddækningen, og den kan reduceres til 100 mm ved fald mindst 1:40 væk fra eller parallelt med den. Profiler, der bygges ind mellem tagpaplagene, skal have en flangebredde på mindst 100 mm. Ligger gennemføringen i et område med mindre fald end 1:40, skal inddækningen hæves op på en banket, og her er anvisningen ikke enig med sig selv: teksten skriver 25 til 50 mm, mens figuren på samme side skriver 20 til 50 mm.

På undertaget er tallet et andet. PTM sætter inddækningshøjden af tagpap på undertaget til mindst 100 mm, men skriver i kapitlet om metaltage, at undertaget ved gennemføringer for hætter og ovenlys inddækkes som et almindeligt tag med en inddækningshøjde på mindst 150 mm. De to tal står i samme anvisning. Bygningsreglementet sætter ingen millimeter, kun funktionskravet i § 338 om, at klimaskærmen skal være tæt mod regn og smeltevand.

Fast underlag og et tæt hul indefra

Undertaget kan ikke tætnes mod tomt luftrum. Icopal foreskriver en krydsfinerplade på mindst 18 mm lagt glat med oversiden af spærene omkring gennemføringen, og ved rør større end 150 mm klæbes undertaget til både plade og rør. Komproment anbefaler præfabrikerede udluftningskraver ved de små gennemføringer og en krydsfinerunderkonstruktion ved de store. Slots- og Kulturstyrelsen skriver det samme om tegltage, nemlig at det altid er hensigtsmæssigt at etablere fast underlag af brædder eller vandfast krydsfiner, hvor tagfladen gennembrydes.

Indefra skal dampspærren udføres lufttæt omkring gennemføringen med tape eller en kraveinddækning, helst mod et fast underlag. Springes det over, kan fugtig indeluft stige op omkring røret, og PTM peger direkte på kondens omkring faldstammen som følgen. Selve røret bør kondensisoleres og føres så højt op i hætten som muligt.

Ordene og hvem der bruger dem

Slots- og Kulturstyrelsen kalder det en gennembrydning og beskriver hætten som et zink- eller kobberarbejde med påloddet skotrende bagpå og blyvinger foran og på siderne. Producenter og byggemarkeder sælger de samme steder som rørgennemføring, taggennemføring eller universalgennemføring, og der er tale om støbte plastdele med gummikrave. Ordet udveksling hører derimod ikke til her. Det er tømrerarbejdet med at bære de overskårne spær, og udsparing er selve hullet i konstruktionen.

Det skal du være opmærksom på

  • En fuge er ikke en tætning. PTM skriver, at flangen skal være fuldsvejst hele vejen rundt om gennemføringen, at punktsvejsning med efterfølgende fugemasse ikke er tilstrækkeligt, og at det vil give forbehold ved en eventuel garantistillelse. Fugeskinner skal derudover vedligeholdes, og Icopal Tagpapbogen sætter eftersyn og eventuel udskiftning af elastiske fuger ved fugeskinner, brønde og hætter til hvert femte år.
  • Gamle flanger bliver sjældent tætte igen. PTM skriver, at hætter og brønde normalt bør udskiftes ved renovering af tagpaptage, fordi det er vanskeligt at udføre holdbare inddækninger på gamle flanger.
  • Det hyppigste svigt er det simpleste. Slots- og Kulturstyrelsen skriver, at gennembrydningen ofte blot er foretaget ved, at der er skåret et hul i undertaget, uden at der er gjort forsøg på at lave en tætning.

Se også

  • flangeinddækning. Den ene af de to måder at inddække en gennemføring på tagpap.
  • inddækningshøjde. Målet, der afgør hvor højt inddækningen skal føres op.
  • modfaldskile. Kilen bag gennemføringen, der deler vandet til begge sider.
  • afvandingsliste. Listen på undertaget, der leder vandet uden om.
  • ventilationsstuds. Studsen, der skal sidde over og under store gennemføringer.
  • udveksling. Tømrerarbejdet, der forveksles med gennemføringen.
