aftrækskanal

Også kaldet udluftningskanal

En aftrækskanal er den lodrette kanal, der fører brugt luft fra bad, wc, køkken eller bryggers op og ud gennem tagfladen. Ved naturlig ventilation sidder der ingen ventilator på kanalen. Luften bevæger sig, fordi den varme indeluft er lettere end luften ude. Øverst slutter kanalen i en hætte over tagfladen, og gennembrydningen skal inddækkes, så taget er tæt omkring den.

Sort røgrør/aftrækskanal monteret på gavltrekant i blank mur, set nedefra mod skorstenstop.
Sort røgrør/aftrækskanal monteret på gavltrekant i blank mur, set nedefra mod skorstenstop.

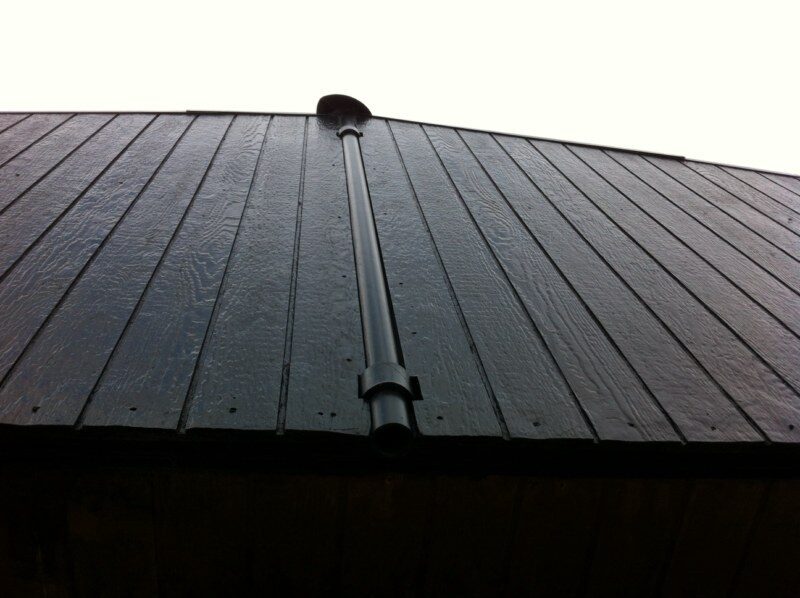

Nærbillede af et mørkt, ru tagmateriale med lodret afløbsrør og gennemføring, set nedefra mod skorstenen.
Nærbillede af et mørkt, ru tagmateriale med lodret afløbsrør og gennemføring, set nedefra mod skorstenen.

Foto: Compara

Hvad reglementet siger om kanalen over tag

BR18 § 424 er kort og præcis. Aftrækskanaler fra naturlig ventilation skal føres over tag og have en sådan højde og udformning, at der sikres tilfredsstillende funktion uden gener for omgivelserne. Kravet om at gå over tag gælder altså naturlig ventilation. Et mekanisk afkast skal blot placeres og udformes uden gener for omgivelserne, og Bolius' brevkasse nævner både op over bygningens tag og ud gennem facaden som mulige løsninger.

Bygningsreglementets vejledning om ventilation opregner de åbninger, der normalt giver tilstrækkeligt luftskifte i et naturligt ventileret enfamiliehus. I den gældende version 2 er aftrækskanal med et kanaltværsnit på mindst 200 cm² kun nævnt for bade- og wc-rum. En tidligere version af samme vejledning nævnte den samme kanal for køkken, bryggers, bade- og wc-rum og desuden for mindst ét kælderrum. Køkkenet er rykket ud af listen, fordi § 443, stk. 3, kræver emhætte med regulerbar, mekanisk udsugning og afkast til det fri, og det krav gælder også i huse med naturlig ventilation, jævnfør § 446.

Selve udmundingen står ikke i paragrafferne, men i vejledningsmaterialet. Eksempelsamlingen til bygningsreglementet skriver, at aftrækskanaler bør udmunde så nær tagryggen som muligt, og at udmundingen bør være mindst i højde med tagryggen. Er der bøjninger, skal de være bløde, der må højst være to, og vinklen med lodret bør ikke overstige 45 grader. Vejledningsteksten til det tidligere BR15 var mere kontant og skrev, at aftrækskanal fra køkken, bade- og wc-rum føres helt op til tagkippen.

Zinkhætte eller plasthætte

Slots- og Kulturstyrelsen behandler kanalen som en nødløsning. Hæftet om inddækning af tegltage skriver, at hvis aftræk fra bolig- og arbejdsrum ikke kan føres op gennem husets skorstene, må man acceptere, at der i stedet etableres aftrækskanaler op gennem taget. Hætten skal så udføres i zink eller kobber svarende til husets øvrige inddækninger, forsynes med en skotrende loddet på bagsiden og med blyvinger foran og på siderne. Ved større hætter skal skotrenden bag hætten have fald til begge sider, så vandet løber ud til siderne i stedet for at samle sig.

Byggemarkedet og tagproducenterne taler et andet sprog om samme detalje. Her hedder løsningen en taghætte eller udluftningshætte i plast eller lakeret stål, der sættes på en gennemføringssten eller en profiltilpasset plade, og tætningen mod undertaget sker med en undertagsgennemføring. Profilmetals monteringsvejledning for taghætter er værd at læse, netop fordi den siger noget, ingen produktside siger. Der må ikke fuges i bunden af hætten, for så kan eventuel kondens ikke løbe ud forneden.

Fugtskjolden kommer sjældnere fra inddækningen end fra kanalen

BYG-ERFA har et erfaringsblad om netop kondens, fugt og lugt ved aftrækskanaler og faldstammeudluftninger. Resuméet slår fast, at fugtskjolder på loftet omkring gennemføringer ofte antages at komme fra utætte inddækninger, men at generne lige så ofte kan henføres til kondens i selve aftrækskanalen, i hætten over tagfladen eller til faldstammeafslutninger med teleskophætter. Indeluft fra køkken og bad er varm og fugtig, og billedet på erfaringsbladets forside viser et opfugtet træloft omkring en uisoleret aftrækskanal ført gennem et koldt tagrum. Derfor skal kanalen efter eksempelsamlingen kondensisoleres, hvor den passerer uopvarmede rum.

Det skal du være opmærksom på

  • Kanalen skal ende i det fri, ikke i tagrummet. En kanal, der stopper over loftet, sender fugtig badeværelsesluft direkte ind i konstruktionen, og passerer den et uopvarmet tagrum uden isolering, kondenserer fugten i selve røret.
  • En emhætte må ikke uden videre kobles på en eksisterende naturlig aftrækskanal. Bolius' fagekspert svarer direkte, at det ikke er tilladt, fordi det vil medføre gener for andre lejligheder, og BR18 § 427 kræver netop løsninger, der sikrer tilfredsstillende luftkvalitet i alle enheder, når et system betjener flere boliger.
  • Kilderne er uenige om, hvad kanalen skal være lavet af. Eksempelsamlingen skriver, at aftrækskanaler bør udføres som faste kanaler, at fleksible kanaler kræver særlig omhu, og at tryktabet i dem reducerer drivtrykket betydeligt. Profilmetal skriver omvendt, at man altid skal bruge en isoleret flexslange til alle udluftningshætter for at undgå kondens. De to råd trækker hver sin vej, fordi de løser hver sit problem, nemlig træk gennem kanalen og kondens i kanalen.

Se også

  • taggennemføring. Selve stedet, hvor kanalen bryder tagfladen og skal gøres tæt.
  • aftrækshætte. Hætten, der afslutter kanalen over taget.
  • gennemføringssten. Tagstenen med hul, som mange kanaler føres op igennem.
  • faldstammeudluftning. Afløbets udluftning over tag, som forveksles med aftrækskanalen og fejlfindes sammen med den.
  • ventilationshætte. Den tilsvarende hætte, når det er tagkonstruktionen og ikke rummene, der skal ventileres.
  • skorsten. Den kanal, aftrækket historisk gik op igennem, når huset havde en.
