ovenlyskuppel

Også kaldet lyskuppel, kuppel

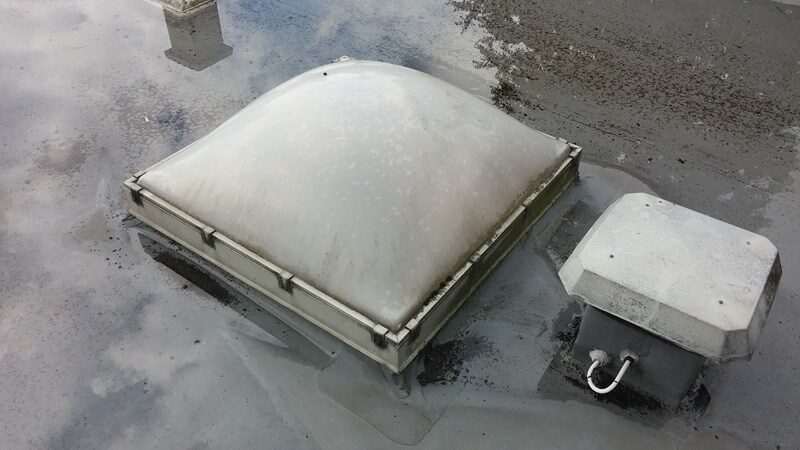

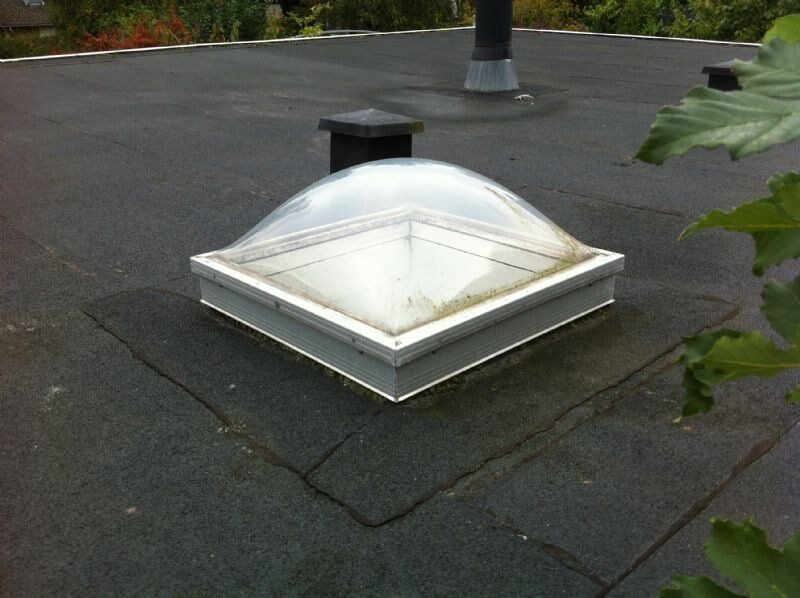

En ovenlyskuppel er et ovenlys til flade og næsten flade tage, hvor selve lysfladen er buet. Kuplen sidder på en karm, der hæver den op over tagfladen, så tagdækningen kan føres op ad siderne. Den buede form gør, at regnvand løber af, selv om taget under den er fladt. Kuplen fås fast eller oplukkelig, klar eller opalhvid, og den er enten af akryl, polycarbonat eller en kombination af en plastkuppel og en almindelig energirude.

Kuplen, karmen og materialerne

Den klassiske kuppel er skaller af akryl, altså polymethylmethacrylat, monteret med luft imellem. Unilite oplyser, at deres akrylkupler leveres i 2, 3, 4 og 5 lag og afsluttes med aluminiumsskørt og tætningsbånd, og at 4 og 5 lag isolerer bedst. En nyere type er bygget op omkring en vandret rude med en plasttop over. VELUX beskriver sin ovenlyskuppel som en karm af PVC med en tolags isoleringsrude og en topenhed i klar eller opalhvid akryl, beregnet til taghældninger fra 0 til 15 grader. Til større og professionelle anlæg bruges karme af glasfiberarmeret plast, og LAMILUX oplyser, at deres kupler dokumenteres for vind- og snelast efter EN 1873 og kan leveres som røgudluftning efter EN 12101-2. Sproget følger typerne. Slår du op i et byggemarked, hedder alt en kuppel, mens producenternes tekniske materiale skelner mellem kuppeltop, karm og forhøjelseskarm.

Reglementet skelner, hvor branchen slår sammen

Bygningsreglementet behandler ovenlyskupler for sig. Kupler er ikke omfattet af det krav om energibalance i BR18 § 258, der gælder ovenlysvinduer og glastage, hvor Eref for referencevinduet mindst skal være 10 kWh/m² pr. år. For kupler er kravet en U-værdi. Bilag 2, tabel 1 sætter 1,4 W/m²K for ovenlyskupler ved nybyggeri, og tabel 3 sætter samme 1,4 W/m²K ved ombygning, udskiftning og andre forandringer. For sommerhuse og for tilbygninger står 1,8 W/m²K i tabel 4 og tabel 2. Samlingen mellem tagkonstruktion og ovenlyskuppel har sit eget linjetabskrav, 0,20 W/mK i tabel 1 og 0,10 W/mK i de øvrige tabeller. Videncenteret bag byggeriogenergi.dk gengiver netop 1,40 W/m²K og 0,10 W/mK som kravet ved udskiftning.

Bolius bruger derimod skrivemåden «ovenlysvinduer/kupler» hele vejen igennem og skriver, at energibalancen ved udskiftning af ovenlysvinduer på flade tage ikke må være mindre end 10 kWh/m² pr. år. Det er reglementets krav til ovenlysvinduer, ikke til kupler. Forskellen har betydning, når du beder om dokumentation, for leverandøren af en kuppel dokumenterer en U-værdi, ikke en energibalance.

U-værdien afhænger af karmen under kuplen

Tallene kan ikke sammenlignes uden at vide, hvad de er regnet på. VELUX angiver en U-værdi på 0,80 for en fast, indbrudssikret variant med tolagsrude og oplyser samtidig, at U-værdier og overfladearealer er beregnet på vinduesstørrelsen 1,2 x 1,2 m med en forhøjningskarm på 300 mm efter metoden i DS/EN 1873:2014+A1:2016. Ændrer karmhøjden eller størrelsen sig, ændrer tallet sig. Til sammenligning opgør byggeriogenergi.dk de kupler, der sidder i husene i forvejen, til en Uw omkring 6 W/m²K for en etlags kuppel med massiv uisoleret karm og omkring 5 W/m²K for en tolags akrylkuppel med massiv karm.

Det skal du være opmærksom på

  • En kuppel er ikke et ståsted. Branchens arbejdsmiljøvejledning om arbejde på tage slår fast, at underlaget skal være bæredygtigt, og at huller i tagfladen altid skal sikres med rækværk eller bæredygtig overdækning. Sikring mod ned- og gennemstyrtning sker ved at overdække hullerne med bæredygtige plader eller ved rækværk, og de kollektive foranstaltninger går forud for individuelt faldsikringsudstyr.
  • Inddækningen omkring karmen er der, taget bliver utæt. PTM-anvisningen om tagdetaljer sætter inddækningshøjder til mindst 150 mm som hovedregel. Ved ovenlys, hvor der bruges modfaldskiler bag ovenlyset, kan trekantlisten udelades på kilesiden, og inddækningshøjden kan lokalt reduceres til 100 mm. Køber du en kuppel med lav indbygningshøjde, skal karmen stadig give plads til den højde, tagpappen kræver.
  • Kuplen skal renses skånsomt. Unilite oplyser, at akrylkupler kan rengøres med vand, sæbe og en blød klud, og at organiske opløsningsmidler skal undgås.

Se også

  • ovenlysvindue. Den type ovenlys, reglementets krav om energibalance gælder for.
  • fladt tag. Den tagtype, kuplen er lavet til.
  • opkant. Den opbygning ved gennembrud og kanter, tagdækningen føres op ad.
  • modfaldskile. Kilen bag ovenlyset, der leder vandet uden om.
  • karmforhøjer. Elementet, der hæver karmen op i den nødvendige højde.
  • gennemstyrtningsfare. Risikoen ved at træde på en kuppel eller et hul i tagfladen.
  • lystunnel. Alternativet, når der skal lys ned til et rum uden tagflade over.
